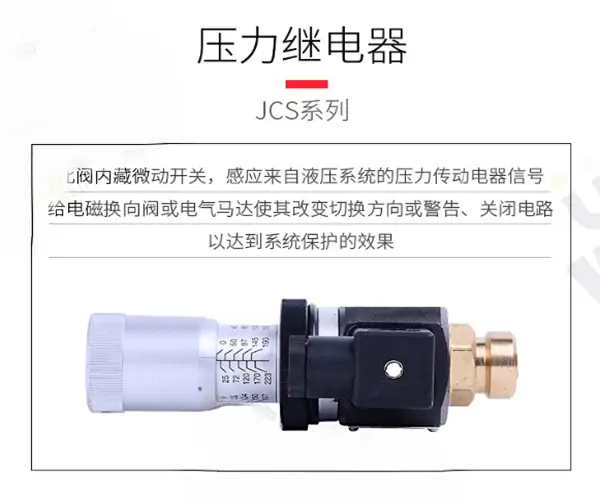

JUNCHUNG 壓力繼電器PSD-03L JC-PSD JCH-02 03 03H壓力開關，駿全興
淺談液壓系統的幾種管路
①主管路（吸油管和回油管），液壓泵的吸油管和系統的回油管是液壓系統的主管路，要分別進入由隔闆隔??的吸油區和回油區，管端應加工成朝向箱壁的45度的斜口，這樣既可增加??口面積，沿箱壁環流。
為了不讓吸油管吸入空氣或從回油管混入空氣，以免攪動或吸入箱底沉積物，管口上緣至少要低于液面75mm或2倍管徑，管口下緣至少離??箱底高點50mm。吸油管口與油箱側壁距離應大于吸油管徑的3倍。定制液壓系統回油管口至少要低于液面200mm，與油箱底面距離應大于2～3倍回油管外徑。回油管流速過高時，可在回油管端裝設的鉆有許多小孔的油罐形擴散器。吸油管前要安裝粗過濾器，以清理較大顆粒雜質，保護液壓泵；建議在回油管上安裝精過濾器，以濾除細微顆粒雜質，保護液壓元件。
②液壓系統的洩油管應盡量單獨接入油箱并在液面以上。如果洩油管通入液面以下，要采取措施不能出現虹吸現象，例如可在洩油管露出液面的部分??一個小孔。
③穿孔的密封油管常從箱頂或箱壁穿過而進入油箱，穿孔處要妥為密封。在接口處焊上高出箱頂20mm的凸臺，以免維修時液壓系統箱頂上的污物落入油箱。如果油管從箱壁穿過而進入油箱，除了妥為密封外，還要裝設截止閥以便于油箱外元件的維修。
HJCS系列繼電器
HJCS-02H HJCS-02N HJCS-02NL HJCS-02NLL

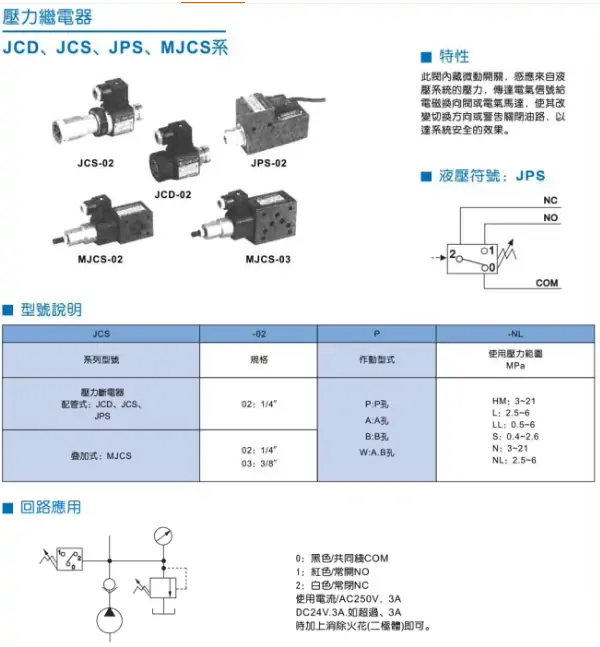

JCD系列繼電器

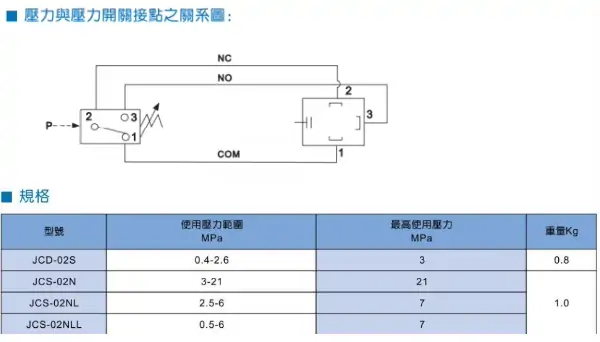

JCD-02S
JC-JCS系列繼電器
JC-JCS-02-1 JC-JCS-02-N-1 JC-JCS-02-NL-1 JC-JCS-02-NLL-1

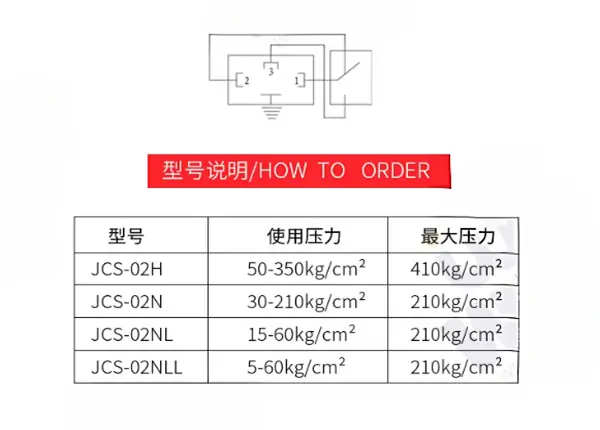

JCS系列繼電器
JCS-02H JCS-02N JCS-02NL JCS-02NLL
MJCS系列繼電器
MJCS-02A-H MJCS-02A-L MJCS-02A-LL MJCS-02A-N MJCS-02B-H
MJCS-02B-L MJCS-02B-LL MJCS-02B-N MJCS-02P-H MJCS-02P-L
MJCS-02P-LL MJCS-02P-N MJCS-02W-L MJCS-02W-LL MJCS-02W-N
SER JCS系列繼電器
SER JCS-02H SER JCS-02N SER JCS-02NL SER JCS-02NLL
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.serman.cc/jdq/119.html
上一篇：JUNCHUNG駿全興繼電器MPS-03P-1 MJCS-02B-N JCD-02S壓力開關
