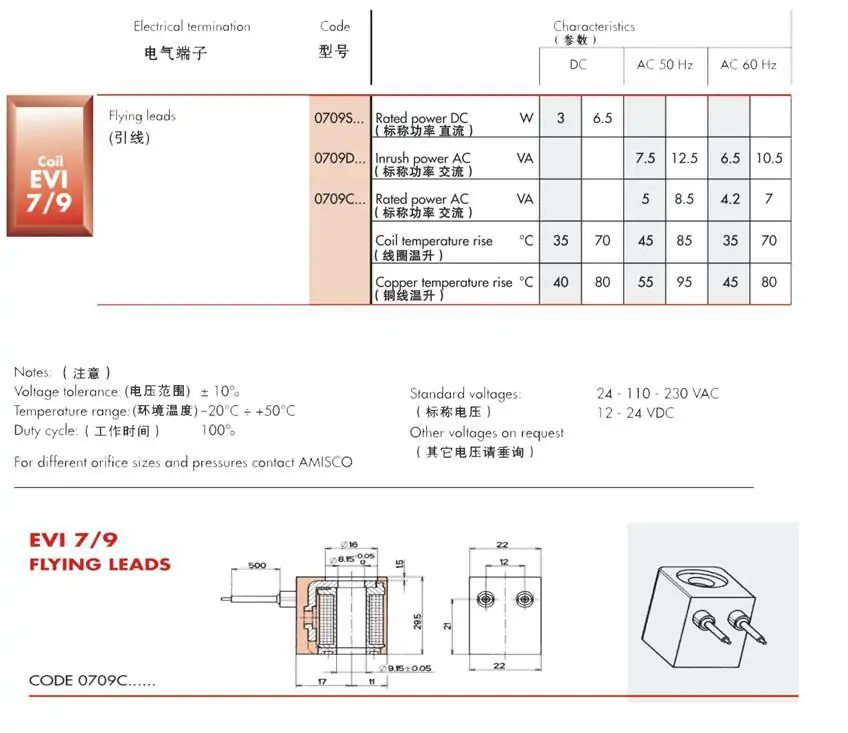

AMISCO阿米斯科電磁閥線圈 EVI7/9 AC220V DC24V 6VA 3W 4.8W 5VA

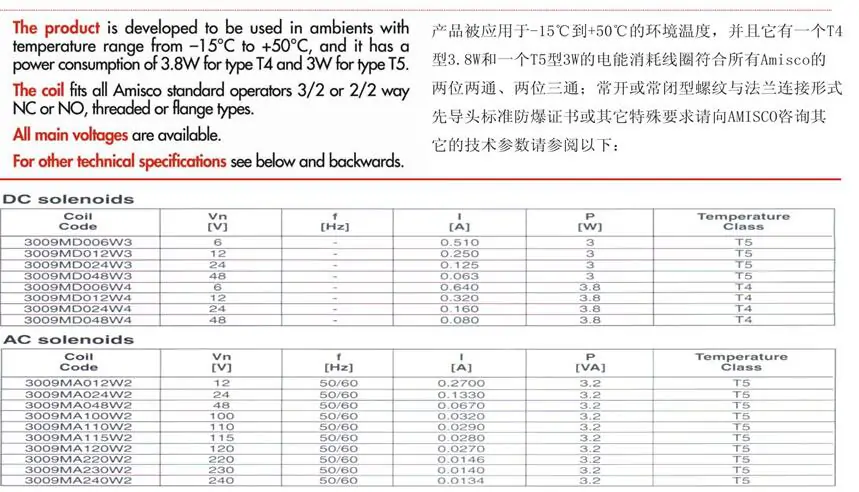

3009MA012W2，3009MA024W2，3009MA048W2，3009MA100W2，3009MA110W2，3009MA115W2
3009MA120W2，3009MA220W2，3009MA230W2，3009MA240W2，3009MD006W3，3009MD006W4
3009MD012W3，3009MD012W4，3009MD024W3，3009MD024W4，3009MD048W3，3009MD048W4
3009MD024W3，
30XDMD024W300，

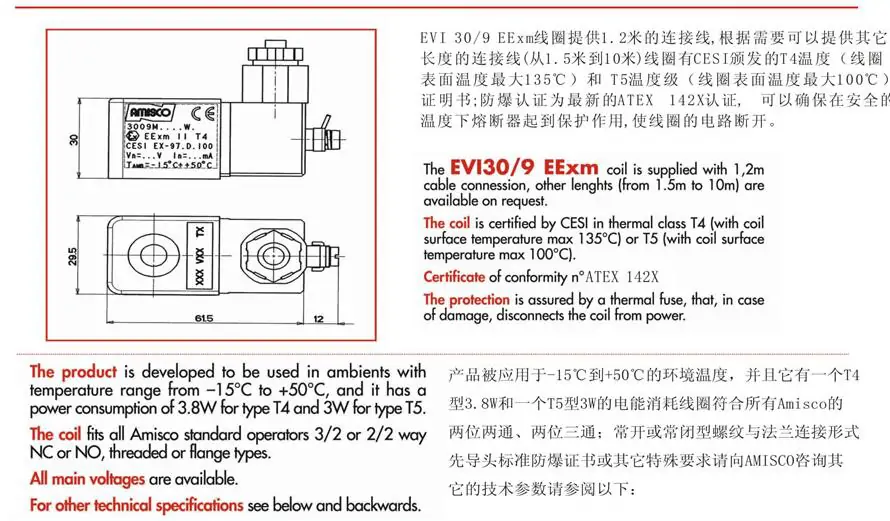

EVI30/10，EVI30/8，EVI30/9，EVI3E/16，EVI3P/13
EVI5E/13，EVI5M/13，EVI5P/13，EVI5S13
EVI7/10，EVI7/8，evI7/9，EVI7S8，EVI7S9

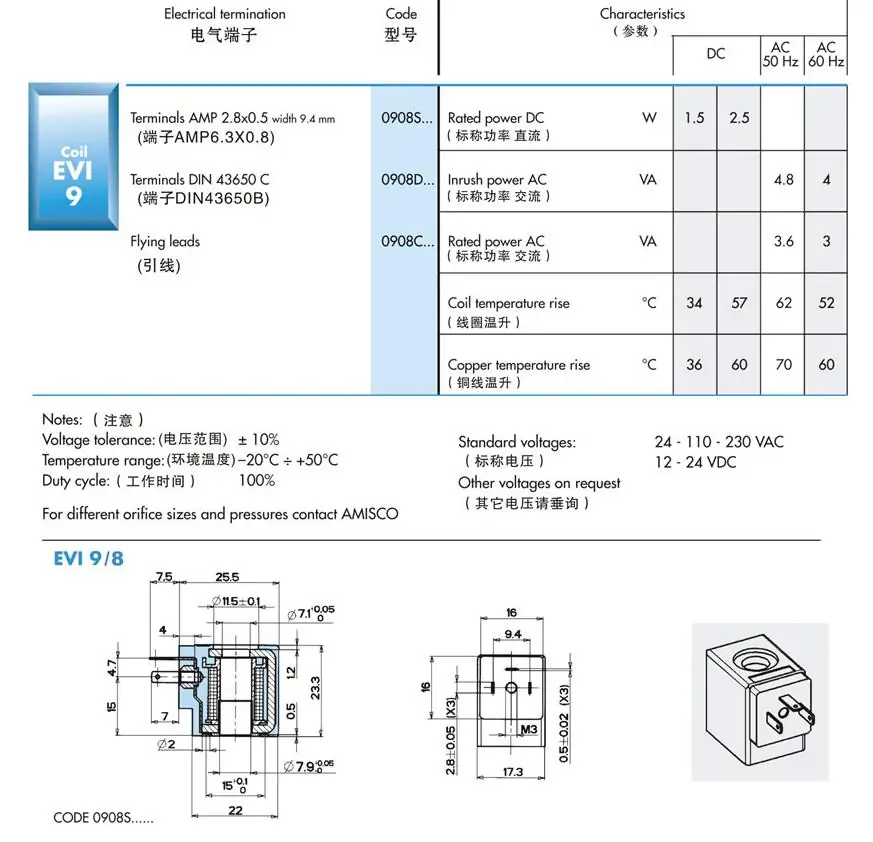

EVI9，EVI9/8，EVI9S
EVI7/9 AC220V AMISCO 6VA 帶燈 交流電
EVI7/9 AC24V AMISCO 5VA 帶燈 交流電
EVI7/9 DC24V AMISCO 3W 帶燈 直流電
EVI7/9 DC24V AMISCO 4.8W
AMISCO EVI7/9 AC220V 6VA 交流電
AMISCO EVI7/9 AC24V 5VA 交流電
AMISCO EVI7/9 DC24V 3W 直流電
AMISCO EVI7/9 DC24V 4.8W
EVI7/9AC110V無接線盒 AC110V交流電壓
EVI7/9AC110V+透明帶燈接線盒 AC110V交流電壓
EVI7/9AC110V+OMAL黑接線盒 AC110V交流電壓
EVI7/9AC110V+AMISCO接線盒 AC110V交流電壓
EVI7/9DC110V無接線盒 DC110V直流電壓
EVI7/9DC110V+AMISCO接線盒 DC110V直流電壓
EVI7/9AC24V無接線盒 AC24V交流電壓
EVI7/9AC24V+AMISCO接線盒 AC24V交流電壓

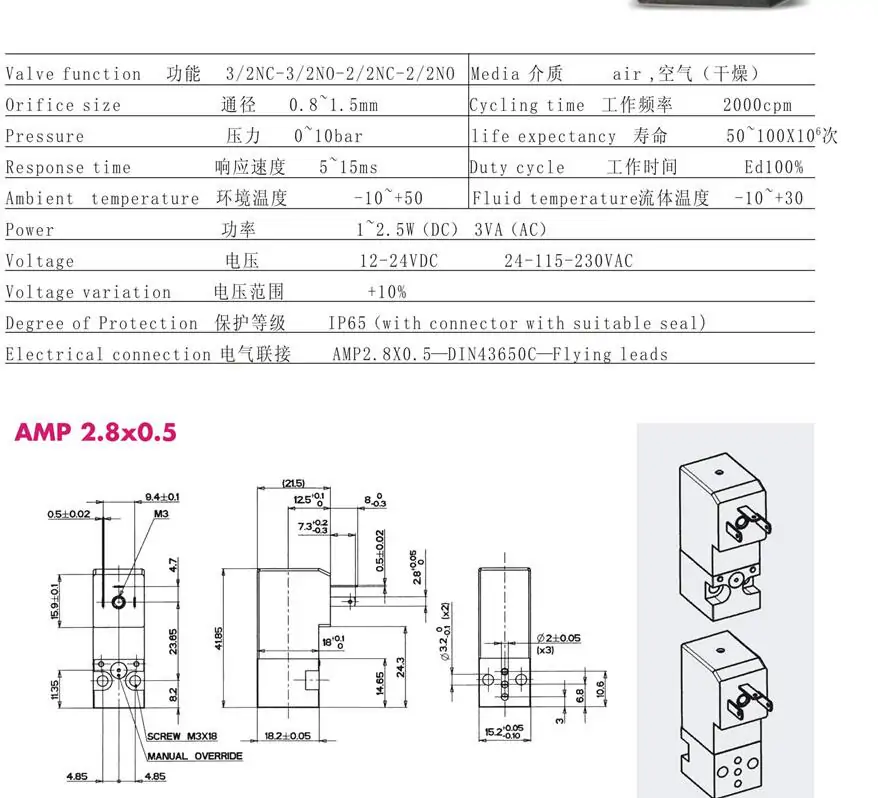

EVI3E14/DC24V單獨線圈無接線盒 內孔14mm高50mm
EVI3E14/DC24V線圈+接線盒 內孔14mm高50mm
EVI3E14/AC220V單獨線圈無接線盒 內孔14mm高50mm
EVI3E14/AC220V線圈+配接線盒 內孔14mm高50mm
壓力繼電器的應用與注意問題
1．壓力繼電器的應用

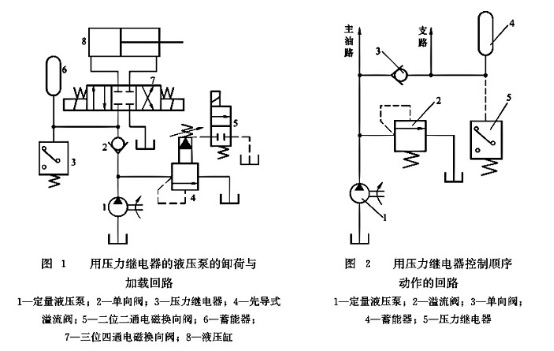

(1)液壓泵的卸荷與加載。圖1所示為一用壓力繼電器的液壓泵的卸荷與加載回路。當主換向閥7切換至左位時，液壓泵l的壓力油經單向閥2和閥7進人液壓缸的無桿腔，液壓缸向右運動并壓緊工件。當進油壓力升高至壓力繼電器3的設定值時，發出電信號使二位二通電磁換向閥5通電切換至上位，液壓泵1即卸荷，單向閥1隨即關閉，液壓缸8由蓄能器6保壓。當液壓缸壓力下降時，壓力繼電器復位使泵啟動，重新加載。保壓時間長短取決于蓄能器的容量和回路泄漏情況。調節壓力繼電器的工作區間，即可調節液壓缸中壓力的最大和最小值。
(2)順序動作回路。圖2所示為用壓力繼電器控制的雙油路順序動作的回路。當支路工作且壓力達到設定值時，壓力繼電器5發電信號，操縱主油路電磁換向閥動作，主油路工作。當主油路壓力低于支路壓力時，單向閥3關閉，支路由蓄能器4補油并保壓。

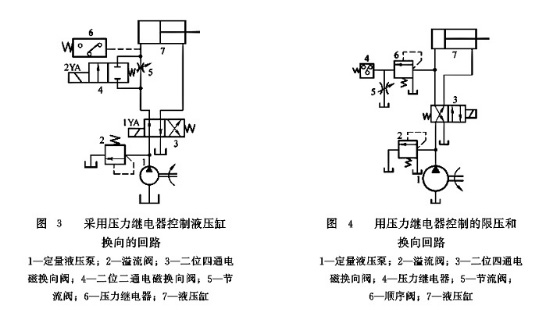

(3)執行元件換向。圖3所示為用壓力繼電器控制液壓缸換向的回路。節流閥5設置在進油路上，用于調節液壓缸7的工作進給速度，二位二通電磁換向閥4提供液壓缸退回通路。二位四通電磁換向閥3為回路的主換向閥。在圖3所示狀態丁，壓力油經閥3、閥5進入液壓缸7的無桿腔，當液壓缸右行碰上死擋鐵后，液壓缸進油路壓力升高，壓力繼電器6發信號，使電磁鐵1YA斷電，閥3切換至右位，電磁鐵2YA通電閥4切換至左位，液壓缸快速返回。
(4)限壓和安全保護。壓力繼電器經常用于液壓系統的限壓與安全保護。圖4所示為用壓力繼電器的限壓和換向回路。當二位四通電磁換向閥3通電切換至右位時，液壓缸無桿腔進油右行，當無桿腔壓力超過順序閥6的設定值時開啟，由節流閥5引起的回油背壓使壓力繼電器4動作發出信號，使二位四通電磁換向閥斷電復至圖示左位，液壓缸向左退回?；芈诽攸c(diǎn)是：壓力繼電器承受的是低壓，只需用低壓元件，設定壓力只需調整順序閥，而不需調整壓力繼電器，精確方便。
2．壓力繼電器的使用注意問題
(1)根據具體用途和系統壓力選用適當結構形式的壓力繼電器，為了保證壓力繼電器動作靈敏，避免低壓系統選用高壓壓力繼電器。
(2)應按照制造廠的要求，以正確方位安裝壓力繼電器。
(3)按照所要求的電源形式和具體要求對壓力繼電器中的微動開關進行接線。
(4)壓力繼電器調整完畢后，應鎖定或固定其位置，以免受振動后變動。
(5)壓力繼電器的泄油腔應直接接回油箱，否則會使泄油口背壓過高，影響其靈敏度。
