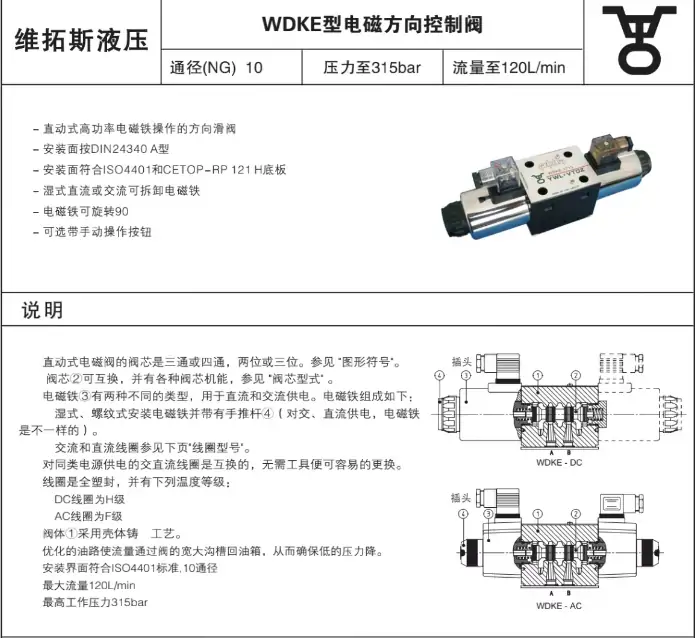

維拓斯電磁換向閥VTOZ WDKE-1610/1611/1630/1631/-220V/24V
液壓系統的壓力損失和流量損失
液壓系統的壓力損失和流量損失。
液壓系統在進行使用的過程中其液體具有一定的黏性，這樣産品在管路中流動時就會出現其不可避免的摩擦力，所以液壓系統的液體在流動的過程中必然要損耗一部分，這部分的損耗主要表現為壓力的損失。
液壓系統的壓力損失分為局部壓力損失以及局部的壓力損失兩種，設備的沿程壓力損失是當液體在直徑不變的直管中流過一段距離時，這樣就會因?yàn)槠淠Σ炼b生的壓力損失。
液壓系統中局部的壓力損失是直接由管路截面形狀突然變化以及液流方向所改變，産品別的形式額液流阻力會直接引起壓力損失，總的壓力損失等于沿程損失和局部損失之和。
液壓系統中由于其壓力損失是必然存在的，在運行時其泵的額定壓力是要大于系統工作時所需要的大工作壓力，一般可將系統工作所需的大工作壓力乘以一個1.3~1.5的系數來估算。
在液壓系統中，每個被壓元件都會有相對運動的表面，比如其液壓缸內表面以及活塞外表面，因?yàn)橐衅湎鄬?duì)運動，所以它們之間都會有一定的間隙，如果間隙的一邊為高壓油，另一邊為低壓油，則高壓油就會經間隙流向低壓區從而造成洩漏。
液壓系統的流量損失影響運動速度，而洩漏的情況也是難以避免的，所以在液壓系統中泵的額定流量是要略大于系統工作時所需的大流量。
DRVP10
HED40A10/350L24,HED40A10/350L24S
LC16A20E,LC16DB40A,LC25A20E,LC25DB40A,LC32A20E,LC32DB40A,LC40A20E,LC40DB40A,LC50A20E,LC50DB40A
L-D10B
LFA25DBW2-7X/315

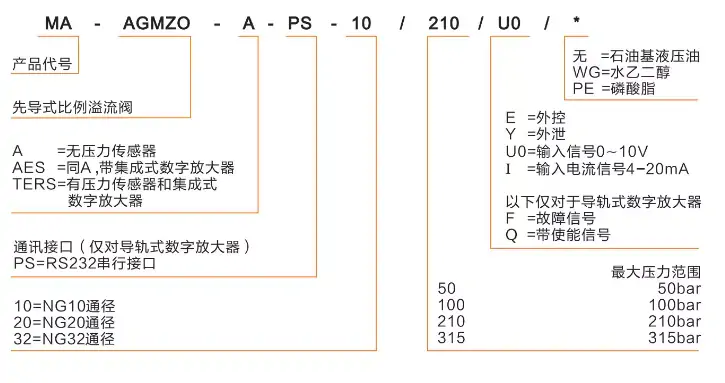

MA-AGMZO-AES-10/100/U0,MA-AGMZO-AES-10/50/U0
SMAP-320/E
WDBDS10P/315
WDHE-0611 P24DC ,WDHE-0630/2,WDHE-0630/2/24V,WDHE-0630/2/A/24V,WDHE-0631/0/2
WDHE-0631/2,WDHE-0631/2/24V,WDHE-0631/2/A/24V,WDHE-0632/2,WDHE-0632/2/24V
WDHE-0632/2/A/24V,WDHE-0639/0/24V,WDHE-0639/2,WDHE-0639/C/24V,WDHE-0710
WDHE-0710/24V,WDHE-0711,WDHE-0711/24V,WDHE-0712/24V,WDHE-0713,WDHE-0713/24V
WDHE-0714,WDHE-0714/24V,WDHE-0715/24V,WDHE-0716/24V,WDHE-0717/24V,WDHE-0718/24V，WDHE-0751/2/24V

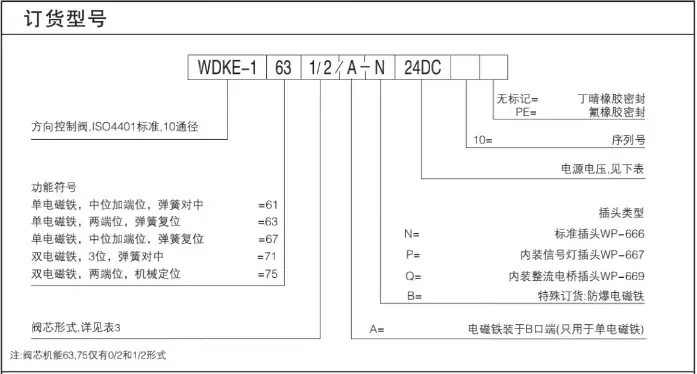

WDKE-1610/A-P220AC,WDKE-1610-P220RC,WDKE-1610-P24DC,WDKE-1611-P220RC,WDKE-1611-P24DC
WDKE-1617-P220RC,WDKE-1617-P24DC,WDKE-1630/2/A-P220RC,WDKE-1630/2/A-P24DC
WDKE-1630/2-P220RC,WDKE-1630/2-P24DC,WDKE-1631/2/A-P220RC,WDKE-1631/2/A-P24CD-10
WDKE-1631/2/A-P24DC,WDKE-1631/2-P220RC,WDKE-1631/2-P24DC,WDKE-1632,WDKE-1632/2-P220RC，WDKE-1632/2-P24DC
WDPHE-2711/D-P220AC,WDPHE-2711/D-P24DC,WDPHE-2713/D-P220AC,WDPHE-2713/D-P24DC，WDPHE-2714/D-P24DC,WDR10A,WDR10P1,WDR15A,WDR20A,WDR20A1,WDR20P1,WDR25A,WDR25A1,WDR30A
WDR30A1,WDR30P1,WDR40A,WDR6A,WDR8A
WDRL-10B
WGRL10,WGRL20,WGRL30,WGRLE10,WGRLE-10,WGRLE20,WGRLE-20,WGRLE30,WGRLE-30
WHMP-011,WHMP-011/210,WHMP-011/350,WHMP-012/210,WHMP-012/350,WHMP-013,WHMP-013/210
WHMP-013/350,WHMP-014/210,WHMP-014/350,WHMP-015,WHMP-015/210,WHMP-015/350，WHPD-013/160
WHQ-012,WHQ-013,WHQ-014,WHQ-022,WHQ-023,WHQ-024
WHR-011,WHR-012,WHR-012/2,WHR-013/8,WHR-014/2,WHR-016/8
WKM-011,WKM-011/100,WKM-011/210,WKM-011/350,WKM-012/210,WKM-012/350,WKM-013/210
WKM-013/350,WKM-014,WKM-014/210,WKM-014/350,WKM-015,WKM-015/210,WKM-015/350
WKQ-012,WKQ-013,WKQ-014,WKQ-022,WKQ-023,WKQ-024,WKR-012
WKR-013,WKR-014,WL-06
WLOH-2A-P24DC,WLOH-2C-P24DC,WLOH-3A-P24DC,WLOH-3C-P24DC
WMAP-040,WMAP-080,WMAP-160,WMAP-320,WMAP-40,WMAP-80
WQFR10,WQFR15,WQFR20,WQFR25,WQFR30,WQFR6,WQFR8
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.serman.cc/yyf/277.html
