高壓子母定量葉片泵 美國丹尼遜DENISON油泵T6C 017 1R00 A1
礦井液壓系統提升機改造
礦井提升機液壓站是提升系統中重要的安全和控制部件，是保障提升機在安全運行中非常關鍵的環節之一。老礦井提升機液壓站基本采用十字彈簧電液調壓裝置的液壓系統，這種液壓系統電液調壓裝置體積大、可靠性差、控制電路複雜、調整困難，運行工況容易漂移，工作壓力穩定性不好。針對上述問題，某礦根據生産實際，采用比較先進的電磁比例閥代替十字彈簧電液調壓裝置，對十字彈簧電液調壓裝置的液壓系統進行了改進。
1、液壓系統存在的問題
十字彈簧電液調壓裝置的液壓系統，在國內提升機上已經使用了幾十年，其控制原理簡單，結實耐用，但從實際使用效果看，存在以下問題：
①十字彈簧電液調壓裝置體積大、質量在20kg以上。
②十字彈簧和KT缐圈防護等級低，容易受外力沖擊，造成制動油壓失控。
③調壓的關鍵元件十字彈簧和KT缐圈裝配精度低，缐性度差。
④與液壓系統箱體連接比較複雜，檢修、更換都比較困難。
⑤在調節制動油壓的過程中，十字彈簧容易出現諧振，造成制動油壓在某個區域不穩定，對速度閉環控制有不良影響。
⑥調節困難，制動油殘壓超過規定，調整繁瑣，全憑維護人員的經驗，沒有規律可循。
2、技術改進
采用BYMD型電磁比例閥對液壓站進行改造，電磁比例閥由比例電磁鐵將給定的電信號轉換為與其成比例的電磁力，實現對輸出液壓信號的比例控制，通過調節電液比例閥的給定電壓大小來實現油壓變化，從而達到調節制動力矩的目的，保證液壓站的可靠性。
液壓系統改造后有以下特點：
①BYMD型電磁比例閥體積小、質量小，安裝、更換方便。
②電磁比例閥為一體閥，抗干擾，工作穩定。
③電磁比例閥閥體上集成了過電壓保護洩荷閥，可以有效抵禦壓力油尖峰對電磁比例閥的損害。
④電磁比例閥調整簡單方便，僅需要調整過電壓保護溢流值和最大工作壓力即可。電磁比例閥的油壓是固定的(0.2～0.3MPa)，不需要調整。
⑤安裝、檢修更換方便，一般可以事先將電磁比例閥調整好，包裝好備用，一旦需要檢修更換，很短時間就能更換完成。
⑥電磁比例閥驅動闆采用直流供電，內置電流負反饋，可以避免電磁比例閥缐圈溫度變化造成的電阻值變化，繼而造成輸出電流變化?？刂齐妷河蛪禾匦郧壏€(wěn)定，缐性度好。
⑦電磁比例閥驅動闆可以方便地與電控系統連接。
液壓系統改造后．安全可靠、運行穩定；改造費用少，隻需購??比例閥；改造時間短，利用日檢修進行，不影響礦井提升系統的正常運轉；提高了提升系統的安全可靠性，為提升系統的安全運行提供了有力保障。

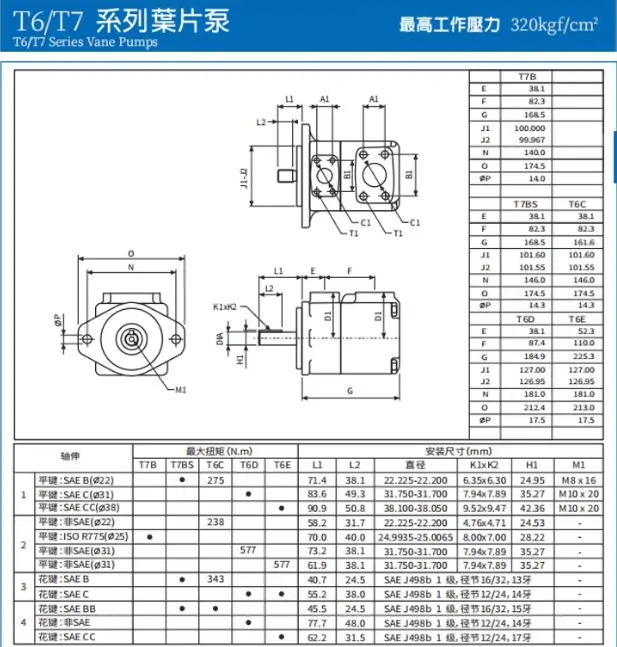

T67B系列：
T67B B04 1R02 A1MO T67B-B14-1R01-A1M0
T67BBW系列：
T67BBW B08 B04 2R03 A1M1 VC009 T67BBW B09 B08 2R00

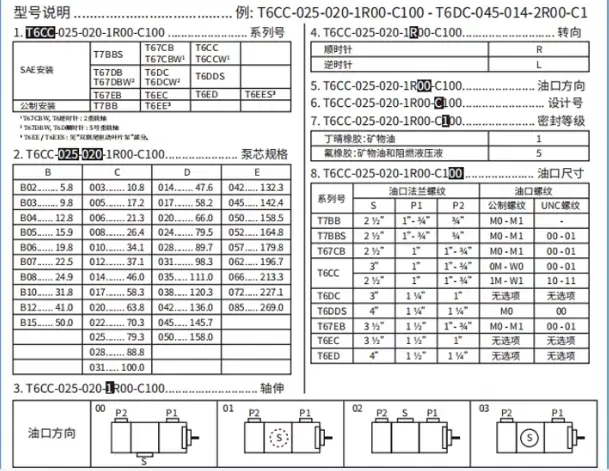

T6C系列：
T6C 003 1R00 A1 T6C 005 1R01 B1 T6C 006 1R02 C1 T6C 008 1R03 A1 T6C 010 1R00 B1
T6C 012 1R01 C1 T6C 014 1R00 B1M0 T6C 014 1R02 A1 T6C 017 1R03 B1 T6C 020 1R00 C1
T6C 020 1R01 A1 T6C 020 1R03 B1M0 T6C 020 2R00 B1 T6C 022 1R02 B1 T6C 025 1R03 C1
T6C 028 1R00 A1 T6C 031 1R01 B1 T6C-003-1R00-A1 T6C-005-1R00-A1 T6C-006-1R00-A1
T6C-008-1R00-A1 T6C-010-1R00-A1 T6C-012-1R00-A1 T6C-012-1R02B1 T6C-014-1R00-A1
T6C-017-1R00-A1 T6C-020-1R00-A1 T6C-022-1R00-A1 T6C-031-1R00-A1 T6C-031-1R02B1
T6C-B25-1R00-A1 T6C-B28-1R00-A1 T6CC-020-020-R100-C100 T6CC-025-020-1R00-C100
T6CC-031-008-1R00-C110
T6CCW系列：
T6CCW 005 T6CCW 006 T6CCW 008 T6CCW 010 T6CCW 012 T6CCW 014 T6CCW 017
T6CCW 017 014 2L03 C100 T6CCW 020 T6CCW 020 020 2R01 C100 T6CCW 022 T6CCW 025
T6CCW 028 T6CCW 028 022 2R03 C100 T6CCW 031 T6CCW-028-B10-2R11-A10M
T6CCW-031-031-2R02-C100
T6CH系列：
T6CH29C 022 1R1B 2F0M0 10
T6D系列：
T6D 020 1R00 B1 T6D 020 2R01 B1 T6D 024 1R00 B1 T6D 024 2R01 B1 T6D 028 1R00 B1
T6D 028 2R01 B1 T6D 031 1R03 A1 T6D 031 2R01 B1 T6D 035 1R00 B1 T6D 035 2R01 B1
T6D 038 1R00 B1 T6D 038 1R00 C1 T6D 038 1R03 B1 T6D 038 2R01 B1 T6D 042 1R00 B1
T6D 042 2R01 B1 T6D 045 1R00 B1 T6D 045 2R01 B1 T6D 050 1R00 B1 T6D 050 2R01 B1
T6DC系列
T6DC 042 010 1R03 B1 T6DC 042 017 1R01 B1 T6DC-050-006-2R01 T6DC-B36-B17-1R00-B1
T6DCC系列：
T6DCC-042-031-008-1R00-C100
T6DDC系列：
T6DDC-038-035-022-1R00-C100
T6E系列：
T6E-042-1R00-C1 T6E-062-2R00-B1
T6EC系列：
T6EC 050 031 1R00 B1M0 T6EC-042-014-1R00-C100 T6EC-057-014-1L15-B1-J224
T6EC-062-022-1R00-B1-J224
T6ED系列：
T6ED 057 042 1L00 B1 T6ED 057 042 1R00 B1 T6ED 072 020 1R01 B1 T6ED-045-020-1R00-C100
T6ED0500351R01B1
T6EDC系列：
T6EDC-062-035-017-1R00-C100
T7B/T7BS系列：
T7B/T7BS-012-1R00-A1-M0 T7BB/T7BBS-B10-B10-1R00-A100
T7D/T7DS系列：
T7D/T7DS-035-1R00-A1-M0
T7DB/T7DBS系列：
T7DB/T7DBS-B42-B10-1R00-A100
T7DD/T7DDS系列：
T7DD/T7DDS-B42-B22-1R00-A1-M0
T7E/T7ES系列：
T7E/T7ES-O72-1R00-A1-M0
T7EB/T7EBS系列：
T7EB/T7EBS-042-B12-1R00-A101
T7EDB系列：
T7EDB-062-B28-B10-1R00-A1-00
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.serman.cc/yyyb/46.html
