液壓系統順序閥壓力調整故障與排除

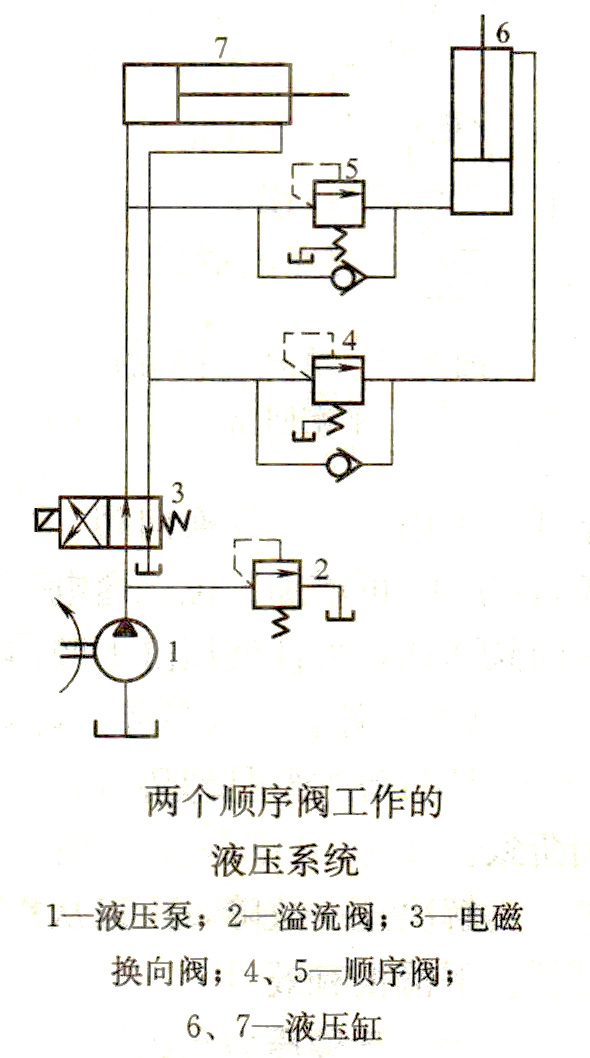

液壓系統如下圖所示。系統中設置了兩個順序閥，其中順序閥5控制液壓缸6在液壓缸7運動到終點后再動作；順序閥4控制液壓缸6在液壓缸7返回到初始位置時再開始回程運動。
故障現象：液壓缸6的運動速度慢。
故障分析及其排除：屬壓力調定值不匹配。一般來說，速度慢常見原因是泄漏嚴重，包括閥內泄漏、液壓缸內泄漏等，或者是液壓泵流量未達到要求值，但經檢查，不屬于此類原因。后在檢查溢流閥回油管時，發現液壓缸6運動時有大量油液從回油管流出。說明溢流閥開始溢流，由此判定是因溢流閥與順序閥的壓力調定值不匹配的原因引起。一般而言，圖中的順序閥的調定壓力比液壓缸7的工作壓力高0.4～0.5MPa。
若溢流閥的壓力值也按這一值調節，則在順序 閥打開時，溢流閥也開始溢流（因而在液壓缸6運動時，有大量油液從回油管流出）。因此，應將溢流閥的壓力調得比順序閥的壓力高，如果高出的數值不夠，當液壓缸6在運動過程中外載增大時，即液壓缸6的工作壓力達到溢流閥的調定壓力時，溢流閥將開始溢流，液壓缸6的運動速度隨即慢下來。所以，應將溢流閥的壓力調到比順序閥的壓力高0.5～0.8MPa，使之相互匹配，故障即可排除。
50T-07-FR大軸22.2，50T-07-FR小軸19.05，50T-12-FR大軸22.2，50T-12-FR小軸19.05
50T-14-FR大軸22.2，50T-14-FR小軸19.05，50T-17-FR大軸22.2，50T-17-FR小軸19.05
50T-20-FR大軸22.2，50T-20-FR小軸19.05，50T-23-FR大軸22.2，50T-23-FR小軸19.05
50T-26-FR大軸22.2，50T-26-FR小軸19.05，50T-30-FR大軸22.2，50T-30-FR小軸19.05
50T-36-FR大軸22.2，50T-36-FR小軸19.05，50T-39-FR大軸22.2，50T-39-FR小軸19.05
50T-43-FR大軸22.2，50T-43-FR小軸19.05
A100-FR04HBS/FR04HAS-A-60399/60366，A100-FR04HS-60，
A145-FR04HBS/FR04HAS-A-60366，A145-FR04HS-60
A16-F-R-01-B-K-32，A16-F-R-01-C/H/B-K-32，A16-F-R-01-C-K-32，A16-F-R-01-H-K-32
A22-F-R-01-B-K-32，A22-F-R-01-C-K-32，A22-F-R-01-H/B-K-32，A22-F-R-01-H-K-32
A37-F-R-01-B/C-K-32，A37-F-R-01-B-K-32，A37-F-R-01-C/H-K-32，A37-F-R-01-C-K-32
A37-F-R-01-H-K-32，A37-F-R-04-H-K-32393
A3H100-F(L)-R(L)，A3H145-F(L)-R(L)，A3H16-F(L)-R(L)，A3H180-F(L)-R(L)，A3H37-F(L)-R(L)
A3H56-F(L)-R(L)，A3H71-F(L)-R(L)
A3HG100-F(L)-R(L)，A3HG145-F(L)-R(L)，A3HG16-F(L)-R(L)，A3HG180-F(L)-R(L)，A3HG37-F(L)-R(L)
A3HG56-F(L)-R(L)，A3HG71-F(L)-R(L)
A45-F-R-04-H-K-32393，A56/A45/A37，A56-F-R-04-H-K-32393，A70-FR04HBS-A，A70-FR04HS-60
A70-FRO4HAS-A，A90-FR04HBS/FR04HAS-A-60366，A90-FR04HS-60

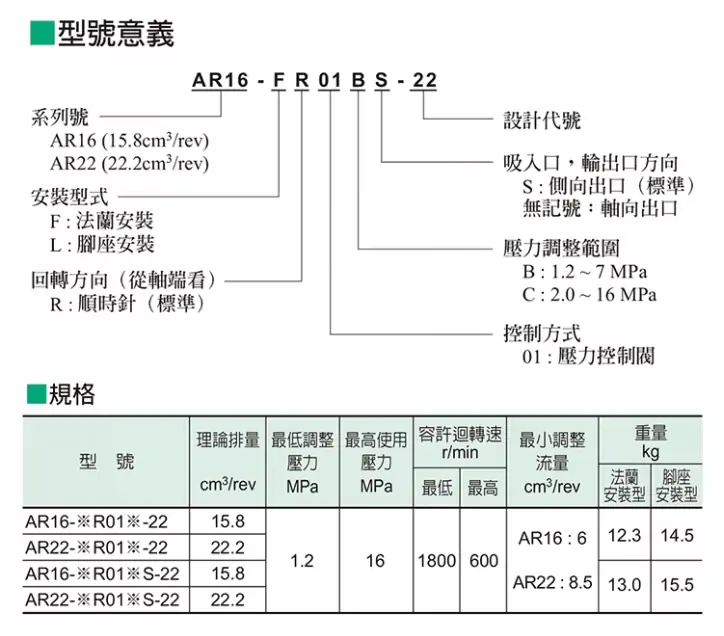

AR16-FR01B-20，AR16-FR01B-22，AR16-FR01BS-22，AR16-FR01C-20，AR16-FR01C-22
