丁基膠涂布機液壓系統油路原理講解

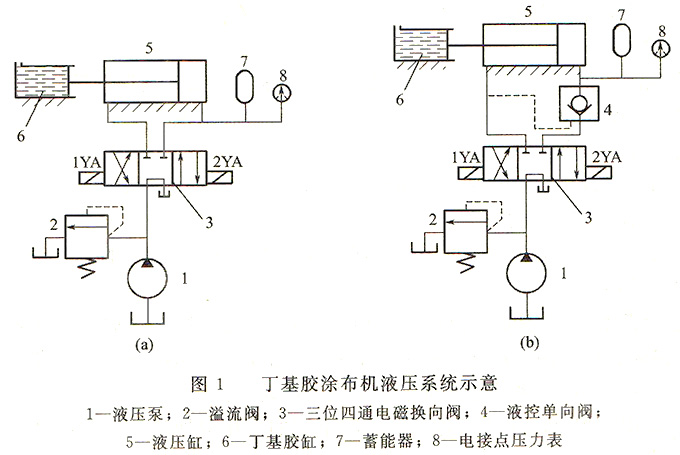

丁基膠涂布機液壓系統是根據國外引進的樣機進行測繪制造的，其組成如下圖1所示。
圖1(a)和圖1(b)所示系統在實際中都有應用，二者原理相似，現以圖1 (b)為例給大家講解下油路工作原理。
工作原理：當1YA通電，換向閥左位接入回路，液壓缸5由右向左運動擠出丁基膠進行涂膠。當液壓缸無桿腔壓力上升至電接點壓力表8的上限值時，壓力表觸點發出信號，使電磁鐵1YA斷電，換向閥處于中位，同時液壓泵關閉，液壓缸由液控單向閥4及蓄能器7保壓。當液壓缸無桿腔壓力下降到電接點壓力表調定的下限值時，壓力表又發出信號，使IYA通電，液壓泵再次向系統供油，使無桿腔壓力上升，從而使液壓缸的壓力保持在要求的工作范圍內。當液壓缸活塞到達終點前的預定位置時，電磁鐵2YA通電，換向閥右位接入回路，液壓缸由左向右運動，活塞桿退回。需要指出的是：液壓缸5和丁基膠缸6安裝在同一水平線上，并分別固定在支架上，兩者之間的間隔是用來充添固體丁基膠的。
