垃圾壓縮中轉站液壓系統工作原理

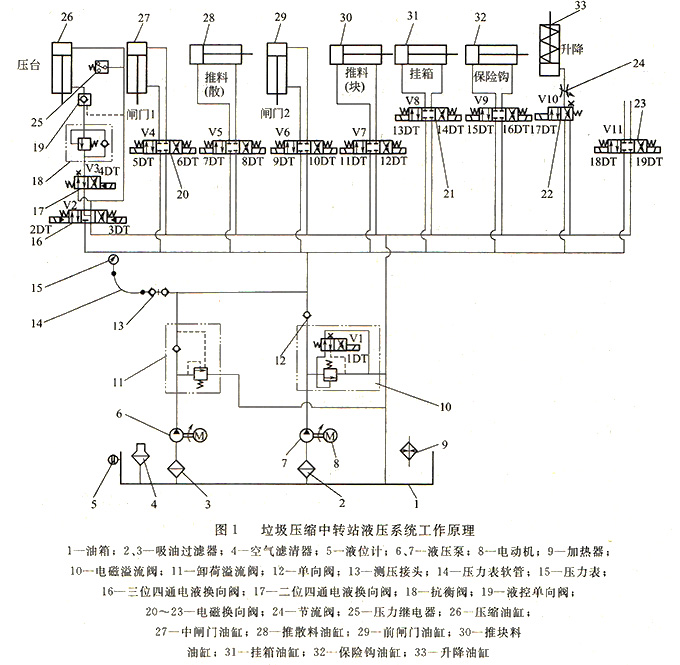

垃圾壓縮中轉站液壓系統工作原理如圖1所示。該液壓系統所實現的動作工況如下。
①壓臺上升、快速下降（差動連接）、壓縮，并能完成垃圾箱升降動作，手動操作并能實現任意位置停止。（壓臺油缸）
②垃圾箱中閘門升降。（中閘門油缸）
③壓頭掛箱、脫箱，以便完成垃圾箱升降動作。（掛箱油缸）
④散料垃圾推出、退回。（散料推料油缸）
⑤單作用油缸上升、靠自重下降，升降速度可以調節。（升降油缸）
⑥推箱油缸前進、退回。（推箱油缸）
⑦前門升起、落下。（前門油缸）
⑧壓縮后塊狀垃圾推出、退回。（塊料推料油缸）
對于動作①，從實現高效和降低能耗的角度，本液壓系統采用高低壓泵供油的方式，高壓泵選用內嚙合齒輪泵，低壓泵選用大排量葉片泵；為避免高壓噪聲，高壓泵零載荷啟動，低壓時雙泵同時供油，以達到快速高效的目的；高壓時由高壓泵單獨供油，低壓泵卸荷；如此高低壓泵交替工作，以達到節能、高效及降低噪聲的目的。
壓臺油缸采用差動回路轉換，以達到油缸在空行程時實現快速，提高工作效率；設置液控單向閥和抗衡閥，避免壓臺自重下落，提高了安全性。其可以同時完成裝車時垃圾箱的提升和下降動作。
對于動作②～⑧項．均由各自獨立的液壓換向閥控制回路來實現，其中第⑤項為單作用油缸升降，升降速度可以調節。增設了一組換向閥⑨以備用。
由于用戶在華北地區，考慮到北方冬季寒冷因素，液壓系統增加了液壓油加熱及溫控裝置。
