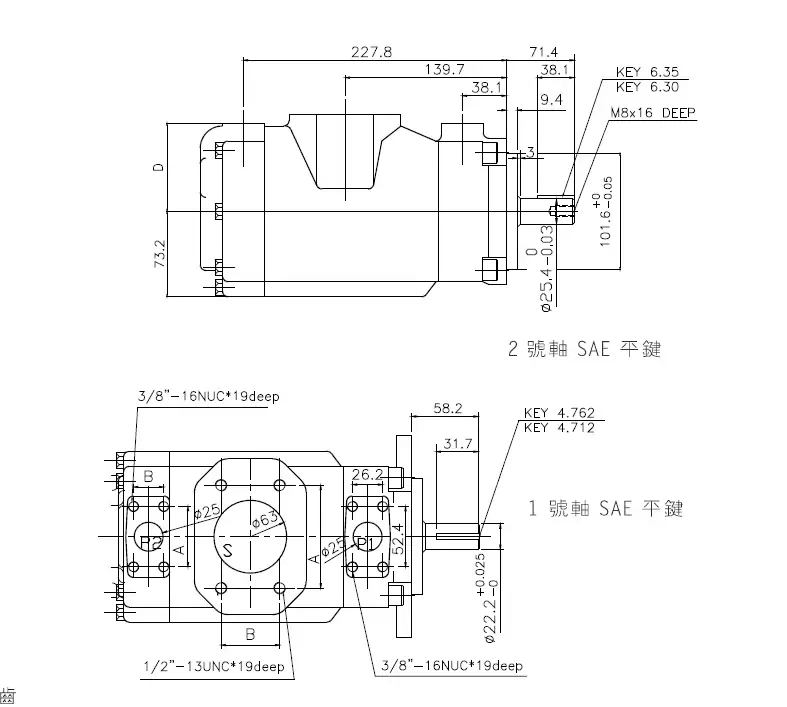

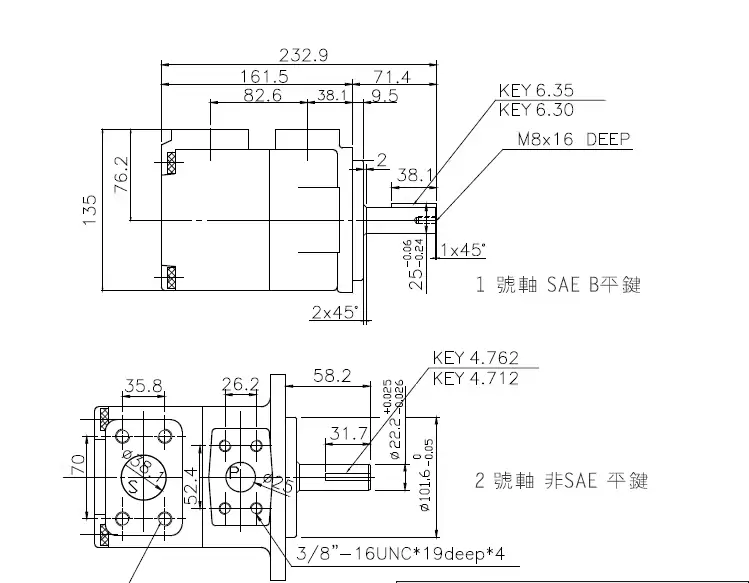

VELJAN維京電動油壓泵VT6DC -045-028 1R00 B1雙聯葉片液壓油泵
VT6C系列葉片泵：
VT6C 010 1R00 A1，VT6C 012 2R01 B1，VT6C 020 1R00 A1，VT6C 022 1R00 A1，VT6C-003-1L00，VT6C-003-1L01，VT6C-003-1L02，VT6C-003-1L03，VT6C-003-1R00，VT6C-003-1R00-A1，VT6C-003-1R00-C1，VT6C-003-1R01，VT6C-003-1R01-B1，VT6C-003-1R02，VT6C-003-1R02-B1，VT6C-003-1R02-C1，VT6C-003-1R03，VT6C-003-2R00-C1，VT6C-003-4R03-C5，VT6C-005-1L00，VT6C-005-1L01，VT6C-005-1L02，VT6C-005-1L03，VT6C-005-1R00，VT6C-005-1R00-A1，VT6C-005-1R00-C1，VT6C-005-1R01，VT6C-005-1R01-C1，VT6C-005-1R02，VT6C-005-1R03，VT6C-005-2R00-C1，VT6C-005-2R00-C1，VT6C-006-1L00，VT6C-006-1L01，VT6C-006-1L02，VT6C-006-1L03，VT6C-006-1R00，VT6C-006-1R00-A1，VT6C-006-1R00-C1，VT6C-006-1R01，VT6C-006-1R02，VT6C-006-1R02-A1M1 ，VT6C-006-1R02-B1，VT6C-006-1R02-C1，VT6C-006-1R03，VT6C-006-2R00-C1，VT6C-008-1L00，VT6C-008-1L01，VT6C-008-1L02，VT6C-008-1L03，VT6C-008-1R00，VT6C-008-1R00-A1，VT6C-008-1R00-B1，VT6C-008-1R00-C1，VT6C-008-1R01，VT6C-008-1R01-B1，VT6C-008-1R02，VT6C-008-1R02-B1 ，VT6C-008-1R03，VT6C-008-1R03-C1，VT6C-008-2L02-B1，VT6C-008-2R00-B1，VT6C-008-2R00-C1，VT6C-008-2R00-C1，VT6C-008-2R01-B1，VT6C-008-2R02-B1，VT6C-008-3R02-B1，VT6C-010-1L00，VT6C-010-1L00-B1，VT6C-010-1L01，VT6C-010-1L02，VT6C-010-1L03，VT6C-010-1R00，VT6C-010-1R00-A1，VT6C-010-1R00-C1，VT6C-010-1R01，VT6C-010-1R01-B1，VT6C-010-1R01-C1，VT6C-010-1R02，VT6C-010-1R03，VT6C-010-1R03-B1，VT6C-010-2R00-C1，VT6C-010-2R01-B1，VT6C-010-2R02-B1，VT6C-012-1L00，VT6C-012-1L01，VT6C-012-1L01-A4，VT6C-012-1L01-B1，VT6C-012-1L02，VT6C-012-1L03，VT6C-012-1R00，VT6C-012-1R00-A1，VT6C-012-1R00-B1 ，VT6C-012-1R00-C1，VT6C-012-1R01，VT6C-012-1R02，VT6C-012-1R02-C1，VT6C-012-1R03，VT6C-012-2R00-C1，VT6C-012-2R00-C1，VT6C-012-2R01-B1，VT6C-014-1L00，VT6C-014-1L01，VT6C-014-1L02，VT6C-014-1L03，VT6C-014-1R00，VT6C-014-1R00-A1，VT6C-014-1R00-B1，VT6C-014-1R00-B1 ，VT6C-014-1R00-C1，VT6C-014-1R01，VT6C-014-1R01-C1，VT6C-014-1R02，VT6C-014-1R02-B1，VT6C-014-1R03，VT6C-014-2L01-B1，VT6C-014-2R00-C1，VT6C-014-2R02-B1，VT6C-017-1L00，VT6C-017-1L01，VT6C-017-1L02，VT6C-017-1L03，VT6C-017-1R00，VT6C-017-1R00-A1，VT6C-017-1R00-B1，VT6C-017-1R00-C1，VT6C-017-1R01，VT6C-017-1R02，VT6C-017-1R02-B1，VT6C-017-1R02-C1，VT6C-017-1R03，VT6C-017-2R00-C1，VT6C-017-2R00-C1，VT6C-017-2R01-B1，VT6C-017-3R00-B1，VT6C-017-3R01-B1，VT6C-020-1L00，VT6C-020-1L01，VT6C-020-1L02，VT6C-020-1L03，VT6C-020-1R00，VT6C-020-1R00-A1，VT6C-020-1R00-B1，VT6C-020-1R00-C1，VT6C-020-1R01，VT6C-020-1R02，VT6C-020-1R02-B1，VT6C-020-1R03，VT6C-020-1R03-C1，VT6C-020-2R00-C1，VT6C-020-2R01-B1，VT6C-020-3R02-B1 ，VT6C-022-1L00，VT6C-022-1L01，VT6C-022-1L02，VT6C-022-1L03，VT6C-022-1R00，VT6C-022-1R00-A1，VT6C-022-1R00-C1，VT6C-022-1R01，VT6C-022-1R02，VT6C-022-1R03，VT6C-022-1R03-C1，VT6C-022-2R00-C1，VT6C-022-2R00-C1，VT6C-025-1L00，VT6C-025-1L01，VT6C-025-1L02，VT6C-025-1L03，VT6C-025-1R00，VT6C-025-1R00-A1，VT6C-025-1R00-B1，VT6C-025-1R00-B1 ，VT6C-025-1R00-C1，VT6C-025-1R01，VT6C-025-1R01-B1，VT6C-025-1R02，VT6C-025-1R02-B1，VT6C-025-1R02-C1，VT6C-025-1R03，VT6C-025-1R03-B1，VT6C-025-2R00-C1，VT6C-025-2R00-C1，VT6C-025-3L03-B1 ，VT6C-028-1L00，VT6C-028-1L01，VT6C-028-1L02，VT6C-028-1L03，VT6C-028-1R00，VT6C-028-1R00-A1，VT6C-028-1R00-B1，VT6C-028-1R00-C1，VT6C-028-1R01，VT6C-028-1R01-B1 ，VT6C-028-1R01-C1，VT6C-028-1R02，VT6C-028-1R03，VT6C-028-2R00-C1，VT6C-028-2R01-B1，VT6C-031-1L00，VT6C-031-1L01，VT6C-031-1L02，VT6C-031-1L03，VT6C-031-1R00，VT6C-031-1R00-A1，VT6C-031-1R00-B，VT6C-031-1R00-B1，VT6C-031-1R00-B1 ，VT6C-031-1R00-C1，VT6C-031-1R01，VT6C-031-1R01-C1，VT6C-031-1R02，VT6C-031-1R03，VT6C-031-1R03-B1，VT6C-031-2R00-B1，VT6C-031-2R00-C1，VT6C-031-2R00-C1，VT6C-031-2R01-B1，VT6C-038-1R00-A1，VT6C-B05-2L00-C5，VT6C-B05-2R01-B4，VT6C-B12-4R00-C1，VT6CC-006-005-1R03-C100
VT6CC系列葉片泵：
VT6CC-006-005-1R03-C100 ，VT6CC-010-010-1R03-C100 ，VT6CC-014-006-1R00-C100 ，VT6CC-014-006-1ROO-C1OO ，VT6CC-017-003-1R01-C100，VT6CC-020008-1R00-C100 ，VT6CC-022-005-1L00-D100 ，VT6CC-022-008-1R00-C100，VT6CC-022-012-1R00-C100，VT6CC-022-012-1R00-C100，VT6CC-025-003-1R00-C100，VT6CC-025-005-1R00-C100，VT6CC-025-005-1R00-C100，VT6CC-025-006-1R00-C100，VT6CC-025-006-5R00-C100，VT6CC-025-008-1R00-C100，VT6CC-025-012-1R00-C100，VT6CC-025-014-1R00-C100，VT6CC-025-017-1R00-C100，VT6CC-025-017-1R00-C100，VT6CC-025-020-1R00-C100，VT6CC-028-003-1R00-C100，VT6CC-028-005-1R00-C100，VT6CC-028-005-1R00-C100，VT6CC-028-006-1R00-C100，VT6CC-028-006-1R00-C100，VT6CC-028-008-1R00-C100，VT6CC-028-010-1R00-C100，VT6CC-028-012-1R00-C100，VT6CC-028-014-1R00-C100，VT6CC-028-014-1R00-C100，VT6CC-028-017-1R00-C100，VT6CC-028-017-1R01-C100 ，VT6CC-028-020-1R00-C100，VT6CC-028-020-1R01-C100 ，VT6CC-031-003-1R00-C100，VT6CC-031-003-1R00-C100，VT6CC-031-005-1R00-C100，VT6CC-031-006-1R00-C100，VT6CC-031-006-1R00-C100，VT6CC-031-008-1R00-C100，VT6CC-031-010-1R00-C100，VT6CC-031-012-1R00-C100，VT6CC-031-014-1R00-C100，VT6CC-031-017-1R00-C100，VT6CC-031-017-1R00-C100，VT6CC-031-020-1R00-C100，VT6CC-B22-B22-1L00-D100
VT6CCM系列葉片泵：
VT6CCM-B22-B22-3R00-C1,VT6CM-005-4L00-A1，VT6CM-010-1R00-B1，VT6CM-B05-3R00-C1，VT6CM-B06-2L02-C5，VT6CM-B10-3R02-A5
VT6D系列葉片泵：
VT6D-014-1R00-A1，VT6D-014-1R00-C1，VT6D-014-1R02-C1，VT6D-014-2R00-C1，VT6D-017-1R00-A1，VT6D-017-1R00-C1，VT6D-017-1R03-C1，VT6D-017-2R00-C1，VT6D-017-2R00-C1，VT6D-020-1R00-A1，VT6D-020-1R00-C1，VT6D-020-1R03-C1，VT6D-020-2R00-C1，VT6D-024-1R00-A1，VT6D-024-1R00-B1，VT6D-024-1R00-C1，Vt6d-024-1r01-b，VT6D-024-1R02-C1，VT6D-024-2L03-C5，VT6D-024-2R00-C1，VT6D-024-2R00-C1，VT6D-028-1R00-A1，VT6D-028-1R00-C1，VT6D-028-1R01-C1，VT6D-031-1R00-A1，VT6D-031-1R00-C1，VT6D-031-1R02-C1，VT6D-031-2R00-C1，VT6D-035-1R00-A1，VT6D-035-1R00-C1，VT6D-035-1R00-C1，VT6D-035-1R03-C1，VT6D-035-2R00-C1，VT6D-038-1R00-A1，VT6D-038-1R00-C1，VT6D-038-1R01-C1，VT6D-038-2R00-C1，VT6D-042-1R00-A1，VT6D-042-1R00-C1，VT6D-042-1R00-C1，VT6D-042-1R01-C1，VT6D-042-2R00-C1，VT6D045-1R，VT6D-045-1L03-B1 ，VT6D-045-1R00-A1，VT6D-045-1R00-C1，VT6D-045-1R02-C1，VT6D-045-2R00-C1，VT6D-050-1R00-A1，VT6D-050-1R00-C1，VT6D-050-1R00-C1，VT6D-050-1R03-C1，VT6D-050-2L02-B4，VT6D-050-2R00-C1，VT6D-050-2R02-B1，VT6D-B31-4L01-B5，VT6D-B50-1L00-B5
VT6DC系列葉片泵：
VT6DC-028-017-2R03-C100，VT6DC-035-003-1R00-C100，VT6DC-035-003-1R00-C100，VT6DC-035-005-1R00-C100，VT6DC-035-006-1R00-C100，VT6DC-035-008-1R00-C100，VT6DC-035-010-1R00-C100，VT6DC-035-010-1R00-C100，VT6DC-035-012-1R00-C100，VT6DC-035-014-1R00-C100，VT6DC-035-014-1R00-C100，VT6DC-035-017-1R00-C100，VT6DC-035-020-1R00-C100，VT6DC-035-022-1R00-C100，VT6DC-035-025-1R00-C100，VT6DC-035-025-1R00-C100，VT6DC-035-028-1R00-C100，VT6DC-035-031-1R00-C100，VT6DC-035-031-1R00-C100，VT6DC-038-003-1R00-C100，VT6DC-038-003-2R00-01，VT6DC-038-003-2R00-01 ，VT6DC-038-005-1R00-C100，VT6DC-038-006-1R00-C100，VT6DC-038-008-1R00-C100，VT6DC-038-008-1R00-C100，VT6DC-038-010-1R00-C100，VT6DC-038-012-1R00-C100，VT6DC-038-012-1R00-C100，VT6DC-038-014-1R00-C100，VT6DC-038-017-1R00-C100，VT6DC-038-020-1R00-C100，VT6DC-038-022-1R00-C100，VT6DC-038-022-1R00-C100，VT6DC-038-025-1R00-C100，VT6DC-038-028-1R00-C100，VT6DC-038-028-1R00-C100，VT6DC-038-031-1R00-C100，VT6DC-042-003-1R00-C100，VT6DC-042-005-1R00-C100，VT6DC-042-006-1R00-C100，VT6DC-042-006-1R00-C100，VT6DC-042-008-1R00-C100，VT6DC-042-010-1R00-C100，VT6DC-042-010-1R00-C100，VT6DC-042-012-1R00-C100，VT6DC-042-014-1R00-C100，VT6DC-042-017-1R00-C100，VT6DC-042-020-1R00-C100，VT6DC-042-020-1R00-C100，VT6DC-042-022-1R00-C100，VT6DC-042-025-1R00-B1，VT6DC-042-025-1R00-C100，VT6DC-042-025-1R00-C100，VT6DC-042-028-1R00-C100，VT6DC-042-031-1R00-C100，VT6DC-045-003-1R00-C100，VT6DC-045-005-1R00-C100，VT6DC-045-005-1R00-C100，VT6DC-045-006-1R00-C100，VT6DC-045-008-1R00-C100，VT6DC-045-008-1R00-C100，VT6DC-045-010-1R00-C100，VT6DC-045-012-1R00-C100，VT6DC-045-014-1R00-C100，VT6DC-045-014-1R00-C100，VT6DC-045-017-1R00-C100，VT6DC-045-020-1R00-C100，VT6DC-045-020-1R00-C100，VT6DC-045-022-1R00-C100，VT6DC-045-022-3R00B1，VT6DC-045-022-3R00-B1 ，VT6DC-045-025-1R00-C100，VT6DC-050-022-1R00-C111，VT6DC-050-031-3R00 ，VT6DCC-042-025-014-1R00-A101
VT6DCM系列葉片泵：
VT6DCM-B42-B06-3R13C101，VT6DCM-B45-022-3R00，VT6DCM-B50-B31-3R00-C1，VT6DCM-B50-B31-3R00-C1 ，VT6DM-038-3R02-B4，VT6DM-B28-3L03-B5，VT6DM-B45-4R00-A5，VT6E-072-1L01-A1
VT6E系列葉片泵：
VT6E-042-1R00-A1，VT6E-042-1R00-C1，VT6E-042-1R03-B5，VT6E-042-2R00-C1，VT6E-045-1R00-A1，VT6E-045-1R00-C1，VT6E-045-1R00-C1，VT6E-045-2R00-C1，VT6E-050-1L02-A4，VT6E-050-1R00-A1，VT6E-050-1R00-A1 ，VT6E-050-1R00-C1，VT6E-050-1R00-C5，VT6E-050-2R00-C1，VT6E-052-1R00-A1，VT6E-052-1R00-C1，VT6E-052-1R00-C1，VT6E-0521R03A1，VT6E-052-2R00-C1，VT6E-052-2R03-C1，VT6E-062-1R00-A1，VT6E-062-1R00-C1，VT6E-062-2R00-C1，VT6E-062-2R01-，VT6E-062-2R02-C1，VT6E-062-TR02-B1，VT6E-066-1L02A，VT6E-066-1R00-A1，VT6E-066-1R00-C1，VT6E-066-1R00-C1，VT6E-066-2R00-C1，VT6E072-1L，VT6E-072-1R00-A1，VT6E-072-1R00-B1，VT6E-072-1R00-C1，VT6E-072-2R00-C1，VT6E-072-TL00-A5，VT6E-085-1R00-A1，VT6E-085-1R00-B1，VT6E-085-1R00-C1，VT6E-085-1R00-C1，VT6E-085-1R02-B4，VT6E-085-1R03-C1，VT6E-085-2R00-C1
VT6EC系列葉片泵：
VT6EC-052-014-1R00-C100，VT6EC-057-028-1R02-B1
VT6ED系列葉片泵：
VT6ED-045-052，VT6ED-052-048-1R03-B1-J224，VT6ED-052-045-1R00-C100，VT6ED-066-031-1R00-B1，VT6ED-066-035-1R03-B1，VT6ED-072-042-1R00-C100
VT6EDM系列葉片泵：
VT6EDM-062-B42-3L01-C1，VT6EDM-066-B42-3L00-C1，VT6EDM-066-B42-3L01-C1
VT6EE系列葉片泵：
VT6EE-052-052-2L03-A12MO-J334
VT6EM系列葉片泵：
VT6EM-042-TL03-，VT6EM-045-1L01-A1，VT6EM-052-2R00-C1，VT6EM-052-TR01-B1，VT6EM-066-TR03-A4，VT6EM-072-1R01-B4，VT6EM-085-TL02-C1
VT6TDB-014-B05-1R00-C100
液壓系統疊加式液壓閥與液壓集成塊設計
疊加式液壓閥簡稱疊加閥，是近十年內在板式閥集成化基礎上發展起來的新型液壓元件。這種閥既具有板式液壓閥的工作功能，其閥體本身又同時具有通道體的作用，從而能用其上、下安裝面呈疊加式無管連接，組成集成化液壓系統。
疊加閥自成體系。每一種通徑系列的疊加閥，其主油路通道和螺釘孔的大小、位置、數量都與相應通徑的板式換向閥相同。因此，同一通徑系列的疊加閥可按需要組合疊加起來組成不同的系統。
下面蘇州逐利跟大家介紹下液壓集成塊的設計：
1)塊體結構集成塊的材料一般為鑄鐵或鍛鋼，低壓固定設備可用鑄鐵，高壓強振場合要用鍛鋼。塊體加工成正方體或長方體。通常其四周除1面安裝通向液壓執行器(液壓缸或液壓馬達)的管接頭外，其余3面安裝標準的板式液壓閥及少量的疊加閥或插裝閥，這些閥之間的油路聯系由油路塊內部的通道孔實現，塊的上下兩面為塊間疊積結合面。
比較簡單的液壓系統，其閥件較少，可安裝在同一個集成塊上。如果液壓系統復雜，控制閥較多，就要采取多個集成塊疊積的形式。
如果系統為比較復雜的液壓系統，各種閥可安裝在相互疊積的集成塊上，上下面一般為疊積接合面，鉆有公共壓力油孔P，公用回油孔T，泄漏油孔L和4個用以疊積緊固的螺栓孔。
P孔，液壓泵輸出的壓力油經調壓后進入公用壓力油孔P，作為供給各單元回路壓力油的公用油源。
T孔，各單元回路的回油均通到公用回油孔T，流回到油箱。
L孔，各液壓閥的泄漏油，統一通過公用泄漏油孔流回油箱。
2)集成塊結構尺寸的確定外形尺寸要求滿足閥件的安裝，孔道布置及其他工藝要求。為減少工藝孔，縮短孔道長度，閥的安裝位置經仔細考慮，使相通油孔盡量在同一豎直面上，一定要保證三個公用油孔的坐標相同，使之疊積起來后形成三個主通道。
各通油孔的內徑要滿足允許流速的要求，具體參照管徑的大小確定孔徑，與閥直接相通的孔徑應等于所裝閥的油孔通徑。
液壓集成塊設計應注意幾個方面：
a、閥的選型安裝尺寸;
b、整機的結構及管路的布局，應按美觀、管路彎道少、管路順暢的原則選擇閥板上的接管的位置;
c、根據a, b兩點進入閥體的具體設計;
d、設計時應注意壓力孔壁厚的選擇，實際情況依壓力情況及閥板材料而定;
e、另外要注意鉆閥板時工藝要求，例如細長孔鉆頭的偏擺誤差等;
f、 閥板閥的安裝面粗糙度要求及相交孔毛刺清除等;
g、接頭孔間距要求以防兩接頭干涉等現象均是設計閥板時應注意的。
對于中低壓系統，油孔之間的壁厚為6mm，不得小于5mm，高壓系統應更大些。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.serman.cc/yyyb/585.html
